Guia de Instalação de Geomembrana HDPE

Compreender corretamente as diretrizes para a instalação de geomembranas de HDPE é de grande importância: isso garante a integridade e a eficácia do sistema de prevenção de vazamentos, elimina o risco de perdas causadas por erros na execução do trabalho e protege a segurança do solo e das águas subterrâneas; ao mesmo tempo, processos padronizados podem prolongar a vida útil do projeto e reduzir os custos de manutenção futuros. É uma condição fundamental para atender aos padrões de projeto e obter a aprovação de qualidade, além de estar diretamente relacionado à implementação da segurança do projeto e à responsabilidade ambiental.

1. Passo 1: Preparação antes da construção

Uma preparação técnica e material adequada antes do início é fundamental para o sucesso.

1.1 Revisão da Qualificação:

Assegure-se de que a equipe de instalação possua certificações relevantes (como a certificação IAGI) e ampla experiência em instalações. O gerente de projeto e os técnicos de soldadura devem possuir qualificações válidas.

1.2 Aprovação do Esquema:

A unidade construtora deve enviar, com antecedência, um plano de instalação e um diagrama de disposição da membrana. A construção só poderá começar após a revisão e aprovação desses documentos. O diagrama de disposição deve minimizar as juntas de soldadura e definir claramente os métodos de tratamento para locais críticos, como as trincheiras de ancoragem e as bases das encostas.

1.3 Aceitação do Material:

Ao chegar, os materiais devem ser verificados em relação aos seus certificados de conformidade e relatórios de inspeção de qualidade emitidos pela fábrica. Geralmente, o engenheiro do projeto coletará amostras para arquivamento e inspecionará a superfície da membrana em busca de danos, como bolhas e furos.

1.4 Restrições Ambientais:

A construção é estritamente proibida em condições chuvosas, nevadas ou com ventos fortes (por exemplo, velocidades superiores a 20 mph). Temperaturas extremamente baixas ou altas (temperatura da superfície da membrana abaixo de 0°C ou acima de 70°C) também afetarão a qualidade do processo de soldadura e exigirão cuidados especiais.

2. Passo 2: Preparação do Subsol

O tratamento da base é um pré-requisito para a instalação da geomembrana. Uma base plana e firme é a garantia fundamental contra danos à membrana e também para assegurar a eficácia na prevenção da infiltração de água.

2.1 Requisitos para a superfície da fundação:

A superfície de base deve ser plana, firme e limpa, com pedras, raízes de árvores, cacos de vidro e todos os objetos pontiagudos removidos completamente. A superfície não deve apresentar irregularidades significativas, e o grau de compactação deve atender aos requisitos do projeto (geralmente não inferior a 95%). A superfície em contato com a membrana deve ser, preferencialmente, um camada densamente compactada de solo fino, areia fina ou concreto.

2.2 Projeto de Encostas:

A fundação deve ter uma inclinação de drenagem adequada (geralmente não inferior a 2%) para evitar a acumulação de água. A inclinação deve ser suavizada, e os cantos internos e externos devem ser arredondados com um raio não inferior a 0,5 metros.

2.3 Aceitação e Proteção:

Antes de instalar cada área, o instalador e o representante do proprietário devem inspecionar conjuntamente e emitir um documento de aceitação escrito. Após a aceitação, a geomembrana deve ser instalada o mais rápido possível para evitar que a fundação seja erodida pela água da chuva, rachada pelo ressecamento ou sofra poluição secundária. Recomenda-se utilizar o processo de “rolagem + compactação complementar” para detectar pontos fracos, e quaisquer “pontos moles” encontrados devem ser corrigidos imediatamente.

2.4 Camada de subbase (opcional):

Para fundações de rocha ou áreas com risco de objetos pontiagudos, é possível colocar uma camada de geotêxtil sob a geomembrana a fim de reduzir o risco de ela ser perfurada.

3. Passo 3: Geomembrana de HDPEPosicionamento dos Liners de Rã

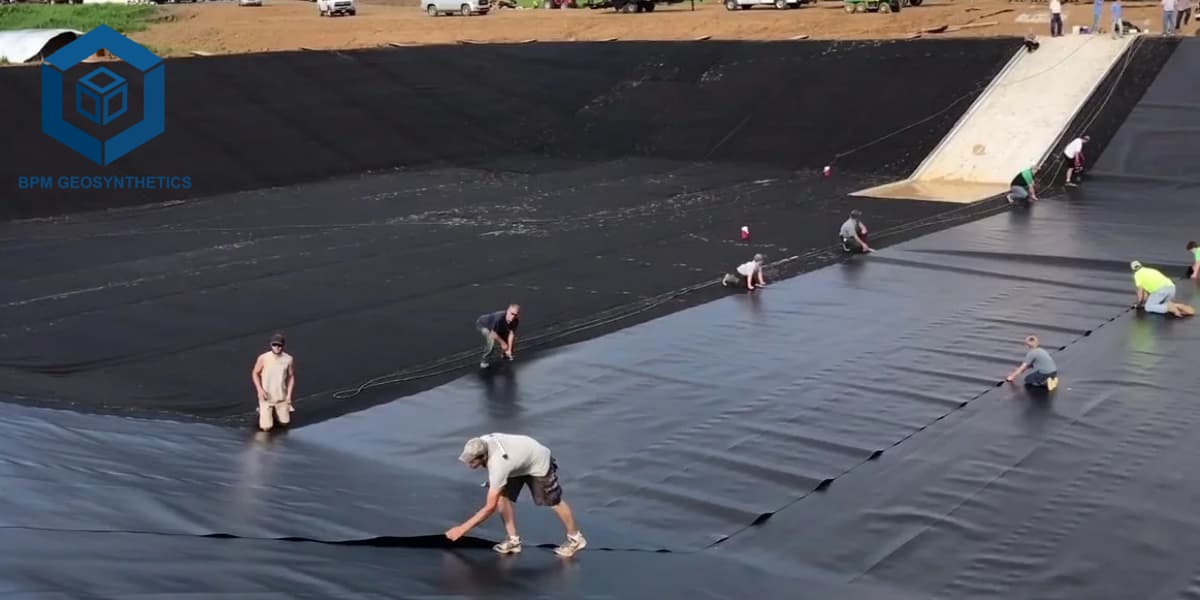

A instalação do material de geomembrana consiste no processo de colocá-lo sobre a fundação, de acordo com o layout previamente projetado. Os detalhes dessa operação afetam diretamente a qualidade do processo de soldadura subsequente, bem como a durabilidade do projeto.

3.1 Princípios de Instalação de Geomembranas de HDPE:

Seguindo o princípio de “colocação e soldadura no mesmo dia”, o revestimento de geomembrana não deve ser exposto ao ar por mais de 30 dias. Em encostas, a geomembrana deve ser colocada na direção da inclinação (ou seja, a direção da soldadura deve ser paralela à linha de maior inclinação). As soldaduras horizontais são estritamente proibidas para evitar falhas por tração nas soldaduras devido ao próprio peso da membrana ou à expansão e contração térmica. Geralmente, não se deve realizar soldaduras a menos de 1,5 m da crista da encosta ou de áreas de concentração de tensões.

3.2 sobreposição e relaxamento:

A largura da sobreposição entre duas lâminas de membrana adjacentes não deve ser inferior a 100 mm (4 polegadas). Deve ser permitida uma relaxação de 1% a 2% durante o processo de instalação, a fim de que a membrana se adere naturalmente, formando uma forma ondulada, e assim evitar a suspensão, bem como rasgos causados pela expansão e contração térmicas ou pelo afastamento da estrutura de fundação.

3.3 Fixação Temporária e Proteção Contra o Vento:

Imediatamente após a instalação, devem ser utilizados sacos de areia para pesar as bordas e as costuras da membrana, com espaçamento de 2 a 5 metros entre eles, sendo que cada saco de areia deve pesar entre 20 e 40 kg. Os sacos de areia devem ser feitos de material fino e denso, a fim de evitar que o solo fino escape e contamine a superfície da membrana. As trincheiras de ancoragem devem ser reenchidas o mais rápido possível após a posição da membrana, a fim de prevenir deslizamentos devido às variações de temperatura.

3.4 Proteção do Produto Finalizado:

Após a aplicação da membrana, é necessário minimizar a caminhada sobre sua superfície, bem como o uso de ferramentas que possam causar danos. Todos os funcionários envolvidos na instalação não devem usar calçados com pontas ou salto alto sobre a membrana, e fumar é estritamente proibido em sua superfície. Objetos que possam danificá-la também não devem ser colocados sobre ela.

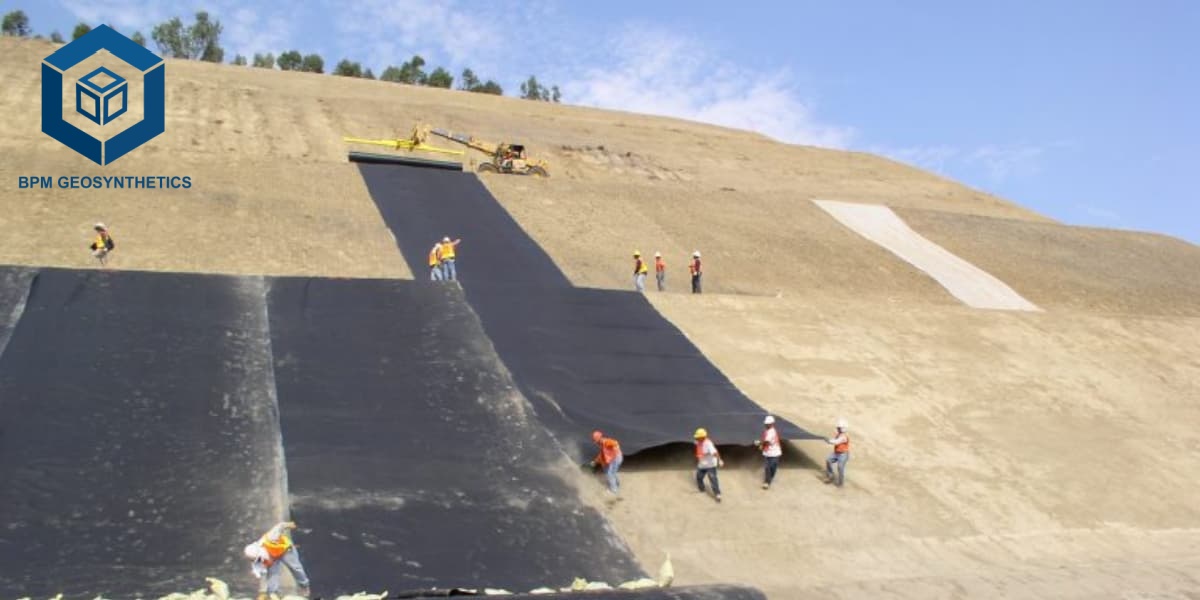

3.5 Pontos de Aplicação da Encosta:

Para membranas de dois lados lisas ou ásperas, o lado liso deve ficar voltado para baixo, em contato com o substrato (para facilitar o ajuste da posição), enquanto o lado áspero deve ficar voltado para cima (para proporcionar uma superfície de trabalho antiderrapante). As dimensões do buraco de ancoragem são geralmente de 0,4 a 1,0 m de largura e de 0,4 a 1,0 m de profundidade, dependendo das especificações do projeto.

4. Passo 4: Instalação da geomembrana de HDPE e costuração no local de aplicação

A soldadura é o processo mais crítico na construção de geomembranas, e sua qualidade determina diretamente o desempenho geral do sistema de prevenção de infiltração. A soldadura de geomembranas de HDPE utiliza principalmente dois processos: soldadura por fusão em dupla via e soldadura por extrusão.

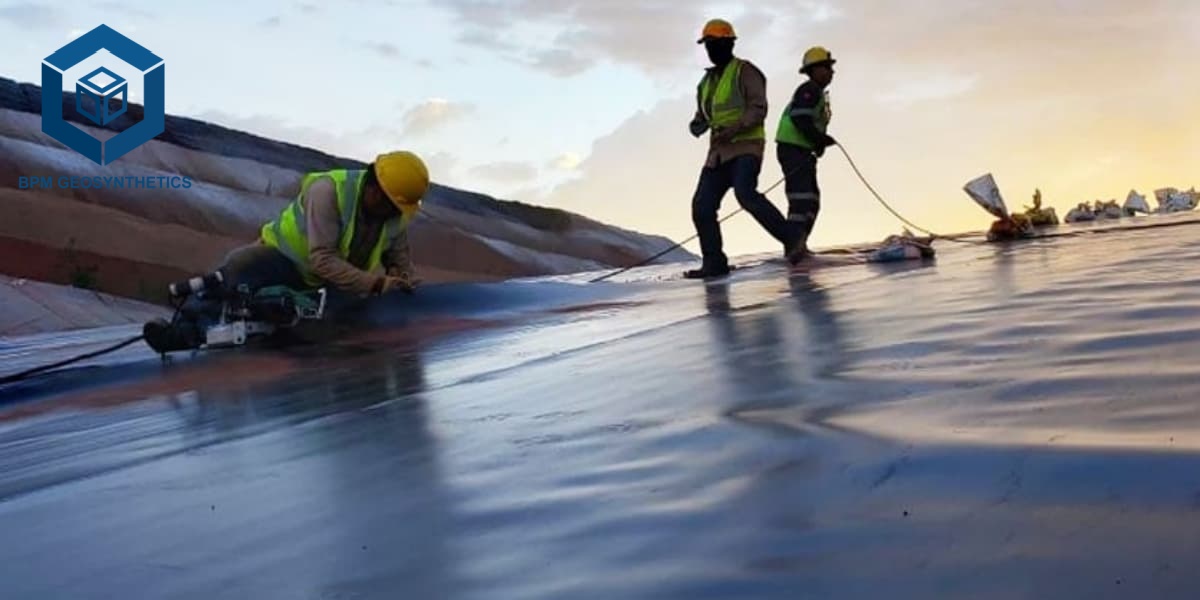

4.1 Soldadura por Fusão em Dupla Faixa

A soldadura por fusão em via dupla utiliza equipamentos de soldadura automatizados que se deslocam ao longo da área de sobreposição de duas chapas de membrana, formando duas costuras de soldadura paralelas e seladas, com um canal oco no meio.

4.1.1 Aplicações:

Usado para a maioria das soldaduras retas e longas, como as conexões no fundo de áreas grandes e nas encostas. Este método apresenta as vantagens de uma velocidade de soldadura rápida, além de uma qualidade uniforme e estável.

4.1.2 Procedimento Operacional:

– Limpeza pré-soldadura: A área da junção deve estar seca, limpa e livre de óleo, lama, areia, água parada (incluindo orvalho) e outros resíduos.

- Ajuste do equipamento: Ajuste a temperatura, a pressão e a velocidade de deslocamento da máquina de soldadura de acordo com a temperatura do ar e as propriedades do material. Geralmente, a temperatura da máquina de soldadura é controlada acima de 200°C.

– Soldadura de teste: Antes do início da soldadura a cada dia, deve ser realizada uma soldadura de teste utilizando uma amostra idêntica ao material final. Devem ser conduzidos testes de descascamento e cisalhamento no local para confirmar que os parâmetros estão dentro de limites aceitáveis antes que a soldadura formal possa começar. O tamanho recomendado para a amostra é de 0,9 mm × 0,3 mm, com uma largura de sobreposição não inferior a 10 cm.

– Soldadura Formal: Após as duas folhas de geomembrana serem sobrepostas e estendidas planas, elas são introduzidas na máquina de soldadura, onde o processo de soldadura é iniciado. Durante todo o processo, a operação da máquina deve ser monitorada continuamente, e ajustes finos devem ser feitos conforme necessário.

– Requisitos para a soldadura: A soldadura deve ser homogênea, clara e transparente, sem nenhuma soldadura incompleta, omitida ou negligenciada.

4.2 Soldadura por Extrusão

A soldadura por extrusão é um método de soldadura no qual um eletrodo de soldadura fundido a alta temperatura (feito do mesmo material que o material base) é inserido na área de sobreposição ou reparo utilizando uma tocha de soldadura portátil, formando assim uma soldadura em uma única passada.

4.2.1 Aplicações:

Usado principalmente para reparar danos, lidar com junções em T, corrigir defeitos, bem como em cantos e áreas irregulares inacessíveis para máquinas de soldadura com dois trilhos.

4.2.2 Requisitos Essenciais:

A haste de soldadura deve possuir a mesma resina base e as mesmas propriedades materiais que o material base da geomembrana.

A superfície a ser soldada deve ser lixada para remover a camada de óxido e mantida limpa e seca.

Durante a soldadura, preste atenção no controle do ângulo da tocha e da velocidade de alimentação do material para garantir que o material derretido se funda completamente. Não limpe as áreas de alta temperatura diretamente com as mãos.

O deslizante da máquina de soldadura por extrusão deve ser substituído imediatamente quando estiver severamente desgastado, a fim de evitar danos à superfície do filme.

4.3 Projeto Conjunto

4.3.1 Tratamento das juntas em T:

As soldaduras adjacentes devem ser dispostas de forma a se sobrepor o mínimo possível. As junções formadas entre os blocos de filme devem ser do tipo T, minimizando assim a ocorrência de soldaduras em forma de cruz. As junções em T e as interseções entre as soldaduras longitudinais e transversais devem ser reforçadas utilizando uma máquina de soldadura por extrusão.

4.3.2 Splicing a longa distância:

Quando o comprimento do filme for insuficiente e for necessário realizar a união de suas partes, primeiro faça as soldaduras transversais e, em seguida, as soldaduras longitudinais. A distância entre as soldaduras transversais deve ser superior a 50 cm, formando um formato em “T”; interseções em forma de cruz são estritamente proibidas.

4.3.3 Requisitos de energia:

O equipamento de soldadura deve ser alimentado por um gerador com boa estabilidade de tensão. Ao utilizar a energia elétrica local, é necessário utilizar um regulador de tensão para garantir parâmetros de soldadura estáveis.

Passo 5: Controle de Qualidade e Reparo da Instalação da Geomembrana de HDPE

Uma inspeção rigorosa da qualidade é essencial para garantir que um projeto seja perfeito.

5.1 Testes Não Destrutivos (TND):

5.1.1 Soldaduras em Dupla Ferrovia:

Utilize um teste de pressão. Insira uma agulha na cavidade da soldadura com dois trilhos, aplique a pressão especificada (por exemplo, 25-30 psi), feche a válvula e observe se a pressão se estabiliza, a fim de determinar a eficiência geral da vedação da soldadura.

5.1.2 Soldaduras por Compressão/Pontos de Reparo:

Utilize um teste em câmara de vácuo. Pulverize água com sabão sobre a soldadura, cubra-a com uma câmara de vácuo e evacue o ar. Observe através da tampa transparente se existem bolhas; a presença de bolhas indica uma fuga.

5.2 Testes Destrutivos:

Colete amostras da soldadura em intervalos regulares (por exemplo, a cada 500 pés ou por máquina de soldadura, a cada turno) e envie-as a um laboratório para testes de resistência ao cisalhamento e à descascamento, a fim de garantir que a força da soldadura atenda aos padrões estabelecidos.

5.3 Procedimento de Reparo:

Para qualquer dano ou vazamento detectado, devem ser utilizadas peças de mesmo material para a reparação. As peças devem ser cortadas em formato redondo ou oval, com as bordas limpas e polidas, e depois soldadas firmemente com uma pistola de soldadura a pressão. Por fim, deve ser realizado novamente um processo de inspeção não destrutiva.

Um projeto de instalação qualificado de geomembrana HDPE é muito mais do que simplesmente “colocar folhas de plástico”. Envolve a aplicação abrangente dos conhecimentos em ciência dos materiais, mecânica do solo e tecnologia de soldadura. O rigoroso cumprimento dos passos mencionados acima não se trata apenas de seguir as regulamentações, mas também de assumir a responsabilidade pela segurança do projeto e pelo meio ambiente.
