Atualmente, a grelha geotécnica para muros de contenção é uma excelente solução de engenharia para aterros altos, fundações fracas e locais ambientalmente sensíveis. Os muros de contenção, em geral, são estruturas de engenharia civil destinadas a resistir à pressão lateral do solo e proporcionar segurança e estabilidade ao novo terreno para diversos fins de construção. As grelhas geotécnicas (geogrelhas), como um tipo de malha polimérica, trouxeram uma nova era no design de muros de contenção, melhorando a resistência do solo, controlando a deformação e aumentando a longevidade dos muros.

Já alguma vez viu uma encosta muito íngreme onde foram necessários muros de contenção maciços de betão armado, ou ficou assustado com o preço de um muro de gravidade convencional? Bem, os muros de contenção de solo reforçado com geogrelha (muros MSE) são a "arma secreta" que mudará totalmente o seu ponto de vista. Além de poupar dinheiro, este tipo de muro de contenção mudará a sua perceção de uma estrutura rígida e pesada para uma estrutura de terra flexível, durável e amiga do ambiente. Hoje, como exemplo perfeito deste tipo de solução, temos um muro de contenção de 65 pés (20 m) de altura, que, após examinar o funcionamento da geogrelha para muros de contenção, analisaremos detalhadamente.

1. O que é a Geogrelha para Muro de Contenção e Como Funciona?

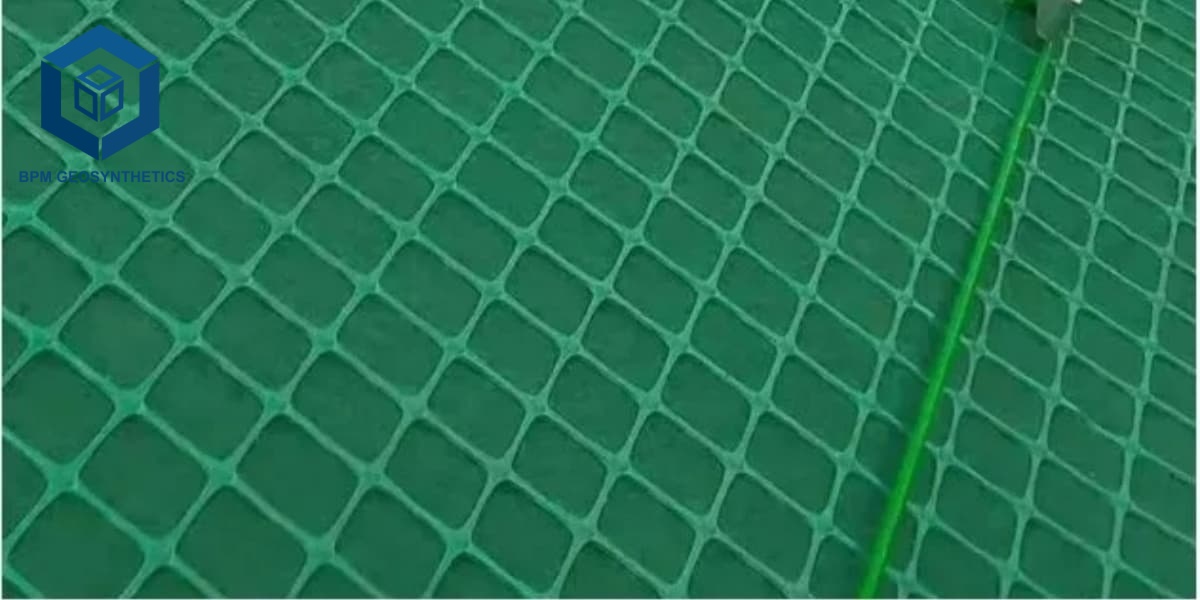

As geogrelhas são geossintéticos projetados fabricados a partir de poliéster (PET), polietileno (HDPE) ou polipropileno (PP), apresentando uma estrutura de malha rígida com aberturas uniformes. São construídas para ter alta resistência numa direção (uniaxial) ou igual resistência em duas direções (biaxial) e servem principalmente duas funções:

1.1 Intertravamento com o Aterro:

Ao abrir um caminho entre partículas de solo ou agregado, as aberturas da grelha seguram o material de enchimento, desenvolvendo assim uma "massa de solo reforçada" próxima, capaz de aproveitar o peso do solo para resistir à pressão lateral da terra.

1.2 Distribuição de Tensões:

Devido à sua resistência muito elevada e, ao mesmo tempo, grande extensibilidade, as geogrelhas são capazes de redistribuir as cargas do solo, reduzindo assim a carga na face do muro e a probabilidade de deslizamentos ou tombamento.

Por outro lado, um muro em consola de betão com uma base de betão ancorada no solo para além do tardoz requer quantidades significativas de betão e armadura, tornando os muros reforçados com geogrelhas a opção mais económica em solos moles e desafiantes, devido à sua flexibilidade e instalação também mais fácil.

2. Considerações Chave de Projeto para Geogrelhas em Muros de Suporte

A implementação bem-sucedida do projeto depende não só da consideração de fatores geotécnicos, mas também de uma observação muito precisa das condições do local.

2.1 Tipo de Solo

Solos arenosos são bastante benéficos para o sistema de muro de suporte com geogrelha devido à sua dureza e capacidade de gerar atrito. Por outro lado, solos argilosos são propensos à retenção de água, resultando na acumulação de pressão intersticial e subsequente instabilidade do muro. Medidas adicionais de drenagem e melhoria do solo precisam de ser tomadas nestes casos para garantir o desempenho a longo prazo e a integridade estrutural do muro.

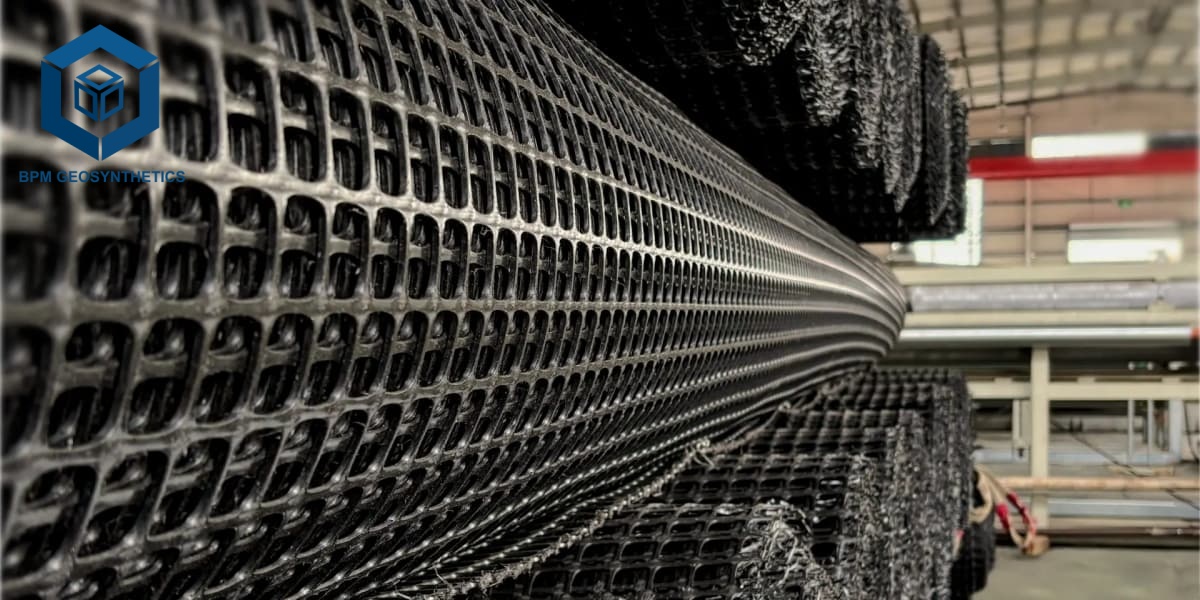

2.2 Seleção da Geogrelha

A escolha do produto de geogrelha adequado é essencial para garantir a segurança e durabilidade do muro de suporte. As geogrelhas uniaxiais de HDPE ou PET mais comumente utilizadas para muros de suporte têm uma capacidade de resistência à tração que varia de 60 a 180 kN/m. Fatores como altura do muro, material de enchimento e possíveis sobrecargas devem orientar a decisão final. No caso de cargas mais elevadas ou muros mais altos, é obrigatório um reforço mais resistente para manter a estabilidade e minimizar o risco de deformação.2.3 Disposição e Espaçamento

A disposição correta é uma parte crítica para garantir a transferência eficiente de carga entre o solo e as camadas de reforço. Os muros de contenção com geogrelha devem ser colocados horizontalmente entre as fiadas sucessivas do muro e esticados para trás na zona de solo reforçado. Normalmente, o comprimento do muro com geogrelha embutido no solo é de 60–80% da altura do muro. Para muros de contenção com 3–6 m de altura, os espaçamentos entre camadas são controlados entre 30–50 cm para alcançar um reforço equilibrado e evitar falhas localizadas.

2.4 Sistema de Drenagem

Em primeiro lugar, um sistema de drenagem adequado é a única solução para garantir que a água não se acumule atrás de um muro de contenção. Os vários elementos, como tubos de drenagem perfurados, geotêxteis de filtro e drenos de alívio, atuam em conjunto para descarregar eficazmente a pressão hidrostática. Como a pressão da água causa quase metade das falhas em muros de contenção, um projeto de drenagem adequado certamente fortalecerá a estabilidade estrutural, reduzirá a carga no sistema de geogrelha e prolongará a vida útil de toda a estrutura.

3. Como Construir uma Geogrelha à Prova de Balas para Muro de Contenção?

Fazer um reforço de geogrelha para muros de contenção é basicamente trabalhar num sanduíche em camadas. É necessário ser muito preciso.

3.1 Preparação da Fundação

Tudo gira em torno da base. Escave o solo e nivele-o. Elimine qualquer material vivo ou fraco. Antes de colocar a primeira camada de pedra, certifique-se de que a camada de nivelamento (normalmente 30–45 cm de pedra britada e bem graduada) está compactada a um mínimo de 95% da Densidade Proctor Standard. Isto evitará assentamentos irregulares.

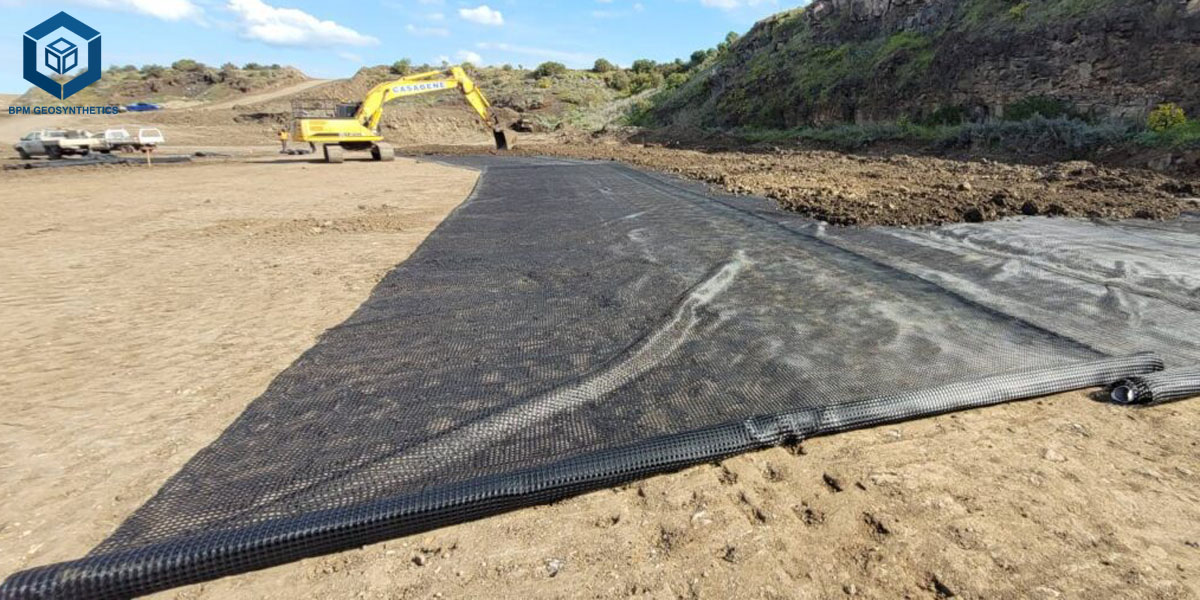

3.2 Implantação da Grelha

Coloque a grelha geossintética de modo a que fique em ângulo reto com a face do muro. Nota Importante: Certifique-se de que a direção principal em que a grelha é mais resistente à tração corresponde à direção da face do muro (normalmente em ângulo reto). Onde os rolos se sucedem, sobreponha-os conforme indicado (normalmente 30–45 cm longitudinalmente) e fixe-os com pinos de aço em forma de U.

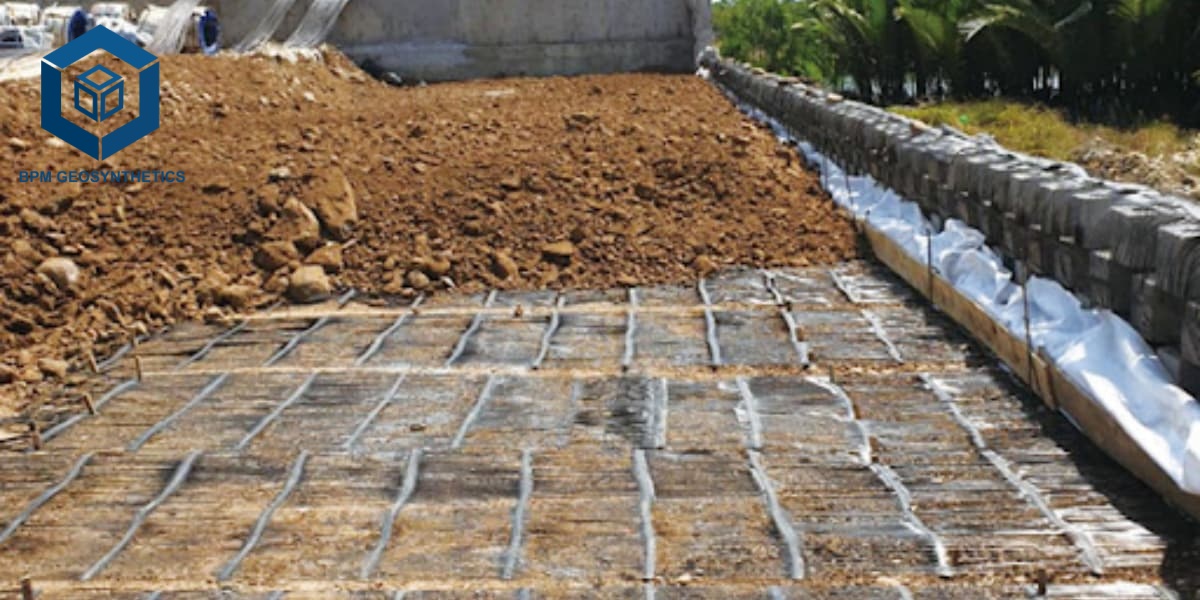

3.3 Aterro e Compactação

Colocar enchimento granular adequado (como pedra AASHTO n.º 57 ou areia limpa) em camadas de 15 a 30 cm. Antes de avançar para a camada seguinte, compactar bem a anterior. Perto da face do muro, utilizar cilindros vibratórios de operador a pé e, mais atrás, cilindros pesados.

3.4 Instalação e Ligação dos Painéis

Para a camada seguinte dos elementos de revestimento (blocos de betão, unidades segmentares ou face envolta), colocá-los. Fixar as extremidades do geogrelha às unidades de revestimento com pinos de ligação ou simplesmente inseri-las nos núcleos dos blocos. Este 'sanduíche' garante que a pele e o músculo se movem juntos.

3.5 Drenagem (A Linha de Vida)

Não ignorar a água. Criar uma zona de enchimento granular de drenagem livre (espessura mínima de 30 a 45 cm) diretamente atrás do revestimento. Utilizar um envoltório de geotêxtil não tecido para evitar a obstrução. A pressão hidrostática é o principal inimigo dos muros de suporte; a drenagem elimina-a.

4. Função do Geogrelha para Muro de Suporte

4.1 Estabilidade

Com a ajuda das grelhas geotécnicas, a estabilidade dos sistemas de muros de contenção pode ser grandemente melhorada, pois reforçam a massa de solo atrás do muro. Na verdade, são tão eficazes a neutralizar as pressões laterais do solo que podem evitar não só o deslizamento e o tombamento do muro, mas também a deformação excessiva do solo. Com um projeto e instalação adequados, os muros de contenção reforçados podem limitar o assentamento máximo a menos de 0,5 polegadas (12 mm), garantindo assim integridade estrutural a longo prazo e operação segura sob diferentes condições de carga.

4.2 Eficiência de Custos

Em comparação com muros de cantiléver de betão armado rugoso, a utilização de sistemas de muros de suporte com geogrelhas pode reduzir os custos totais do projeto em até 28%. A origem das poupanças reside na utilização de menos betão, menos escavação, preparação simplificada das fundações e instalação mais rápida. Muitas vezes, as geogrelhas para muros de suporte revelam-se uma solução económica que não compromete o desempenho estrutural.

4.3 Durabilidade

Construídos com polímeros PET ou HDPE de primeira qualidade, os muros de suporte reforçados com geogrelhas oferecem resistência excecional à ferrugem, exposições químicas, degradação por organismos vivos e envelhecimento devido ao ambiente. As geogrelhas PET mantêm a sua resistência à tração e capacidades estruturais durante muitos anos, mesmo em condições como solos húmidos, chuvosos ou corrosivos, sendo assim uma boa opção para uso em infraestruturas de longo prazo.

4.4 Resistência à Carga

Com reforço do solo, os muros de contenção com geogrelha podem suportar cargas adicionais muito pesadas provenientes de áreas como estradas, parques de estacionamento e fábricas. Quando projetados corretamente, esses muros podem resistir a pesos de veículos até 400 kPa ou mais, permitindo ao mesmo tempo apenas movimentos mínimos do solo e mantendo o muro estável mesmo após múltiplas cargas.

5. Principais Vantagens em Relação aos Métodos Tradicionais

5.1 Flexibilidade

Os muros de contenção com geogrelha são muito diferentes dos muros de betão rígidos, pois conseguem continuar a funcionar corretamente mesmo após pequenos movimentos do solo ou assentamentos irregulares, sem apresentar sinais de fissuras ou outros danos significativos. É por isso que funcionam particularmente bem em condições com solos muito antigos, moles ou fracos - basicamente ambientes onde soluções no solo podem levar a custos muito elevados.

5.2 Rapidez

A utilização de muros de suporte em solo reforçado com geogrelha resulta normalmente em tempos de construção cerca de 30% mais curtos em comparação com a construção de muros de betão tradicionais. Como os componentes são pré-fabricados e podem ser montados rapidamente, reduz o tempo de cura do betão, diminui o número de trabalhadores necessários e torna todo o processo mais fluido, o que é muito útil quando há prazos para concluir a construção numa determinada data.

5.3 Sustentabilidade

Os sistemas que utilizam geogrelha contribuem significativamente para uma menor pegada de carbono do projeto, reduzindo drasticamente as quantidades de betão e aço envolvidas. Além disso, muitas das geogrelhas atualmente utilizadas são provenientes de polímeros que são materiais recicláveis, sustentando assim o planeta e, ao mesmo tempo, proporcionando aos utilizadores resultados de engenharia de alta qualidade.

6. Desafios Comuns e Soluções para Muros de Suporte com Geogrelha

6.1 Má Compactação do Solo

No caso de compactação inadequada do solo, é provável que o terreno se assente muito mais do que deveria, que a capacidade do solo para suportar cargas seja degradada e que a característica da parede possa ser alterada. Assim, cabe aos construtores trabalhar com as melhores máquinas de compactação para trabalhos pesados, realizar avaliações de densidade no campo regularmente e confirmar que cada parte do aterro está de acordo com as normas de projeto. Ao encontrar solos com alto teor de argila, pode-se considerar o reforço com cal ou cimento para alcançar maior qualidade de compactação e resistência.

6.2 Deslizamento da Grelha

O reforço de muro de contenção com geogrelha pode deslizar na estrutura do solo se a ancoragem não for feita corretamente ou se a instalação não for adequadamente executada. Na verdade, para evitar o deslizamento, as geogrelhas devem ser fixadas firmemente aos blocos do muro de contenção ou às unidades de revestimento com o uso de elementos como clipes aprovados, pinos ou conectores mecânicos. Deve ser aplicada tensão adequada durante a colocação dos materiais e a sobreposição das juntas, se as especificações do projeto assim o exigirem, deve ser de pelo menos 50%.

6.3 Danos por Água

Os muros de contenção podem ser potencialmente comprometidos se as suas partes traseiras se tornarem locais de acumulação de água, uma vez que isso causaria o desenvolvimento de pressão hidrostática e uma diminuição da resistência do solo, levando o muro a ceder de uma forma ou de outra. Deve ser concebido e instalado um sistema de drenagem muito bom, incluindo tubos de drenagem perfurados, tecido geotêxtil filtrante, agregados de drenagem e orifícios de drenagem. Além disso, os empreiteiros não devem encher a parte traseira dos muros com lama rica em água e devem garantir que a inclinação do local seja tal que a água superficial seja desviada dos muros.

Conclusão

A grelha geográfica para muros de contenção redefiniu a construção de muros de contenção, oferecendo uma solução económica, durável e flexível para estabilizar taludes de todas as alturas e condições de solo. O estudo de caso australiano de 9m prova que, com um design, seleção de materiais e instalação adequados, os muros reforçados com grelha geográfica proporcionam estabilidade a longo prazo, mesmo em ambientes geotécnicos desafiadores. À medida que as exigências de infraestrutura crescem, as grelhas geográficas continuarão a ser um pilar da engenharia moderna de muros de contenção, equilibrando desempenho, economia e sustentabilidade.
